编译系统环境初始化过程

编译 aosp
Word count: 7.3kReading time: 32 min
2017/04/05 Share

对Android编译环境进行初始化很简单，分为两步。

第一步是打开一个终端，并且将build/envsetup.sh加载到该终端中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$ . ./build/envsetup.sh
including device/asus/grouper/vendorsetup.sh
including device/asus/tilapia/vendorsetup.sh
including device/generic/armv7-a-neon/vendorsetup.sh
including device/generic/armv7-a/vendorsetup.sh
including device/generic/mips/vendorsetup.sh
including device/generic/x86/vendorsetup.sh
including device/lge/mako/vendorsetup.sh
including device/samsung/maguro/vendorsetup.sh
including device/samsung/manta/vendorsetup.sh
including device/samsung/toroplus/vendorsetup.sh
including device/samsung/toro/vendorsetup.sh
including device/ti/panda/vendorsetup.sh
including sdk/bash_completion/adb.bash
      从命令的输出可以知道，文件build/envsetup.sh在加载的过程中，又会在device目录中寻找那些名称为vendorsetup.sh的文件，并且也将它们加载到当前终端来。另外，在sdk/bash_completion目录下的adb.bash文件也会加载到当前终端来，它是用来实现adb命令的bash completion功能的。也就是说，加载了该文件之后，我们在运行adb相关的命令的时候，通过按tab键就可以帮助我们自动完成命令的输入。关于bash completion的知识，可以参考官方文档： http://www.gnu.org/s/bash/manual/bash.html#Programmable-Completion。

第二步是执行命令lunch，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
$ lunch

You're building on Linux

Lunch menu... pick a combo:
     1. full-eng
     2. full_x86-eng
     3. vbox_x86-eng
     4. full_mips-eng
     5. full_grouper-userdebug
     6. full_tilapia-userdebug
     7. mini_armv7a_neon-userdebug
     8. mini_armv7a-userdebug
     9. mini_mips-userdebug
     10. mini_x86-userdebug
     11. full_mako-userdebug
     12. full_maguro-userdebug
     13. full_manta-userdebug
     14. full_toroplus-userdebug
     15. full_toro-userdebug
     16. full_panda-userdebug

Which would you like? [full-eng]

我们看到lunch命令输出了一个Lunch菜单，该菜单列出了当前Android源码支持的所有设备型号及其编译类型。例如，第一项“full-eng”表示的设备“full”即为模拟器，并且编译类型为“eng”即为工程机。
当我们选定了一个Lunch菜单项序号(1-16)之后，按回车键，就可以完成Android编译环境的初始化过程。例如，我们选择1，可以看到以下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
[html] view plain copy
Which would you like? [full-eng] 1

============================================
PLATFORM_VERSION_CODENAME=REL
PLATFORM_VERSION=4.2
TARGET_PRODUCT=full
TARGET_BUILD_VARIANT=eng
TARGET_BUILD_TYPE=release
TARGET_BUILD_APPS=
TARGET_ARCH=arm
TARGET_ARCH_VARIANT=armv7-a
HOST_ARCH=x86
HOST_OS=linux
HOST_OS_EXTRA=Linux-3.8.0-31-generic-x86_64-with-Ubuntu-13.04-raring
HOST_BUILD_TYPE=release
BUILD_ID=JOP40C
OUT_DIR=out
============================================

我们可以看到，lunch命令帮我们设置好了很多环境变量。通过设置这些环境变量，就配置好了Android编译环境。

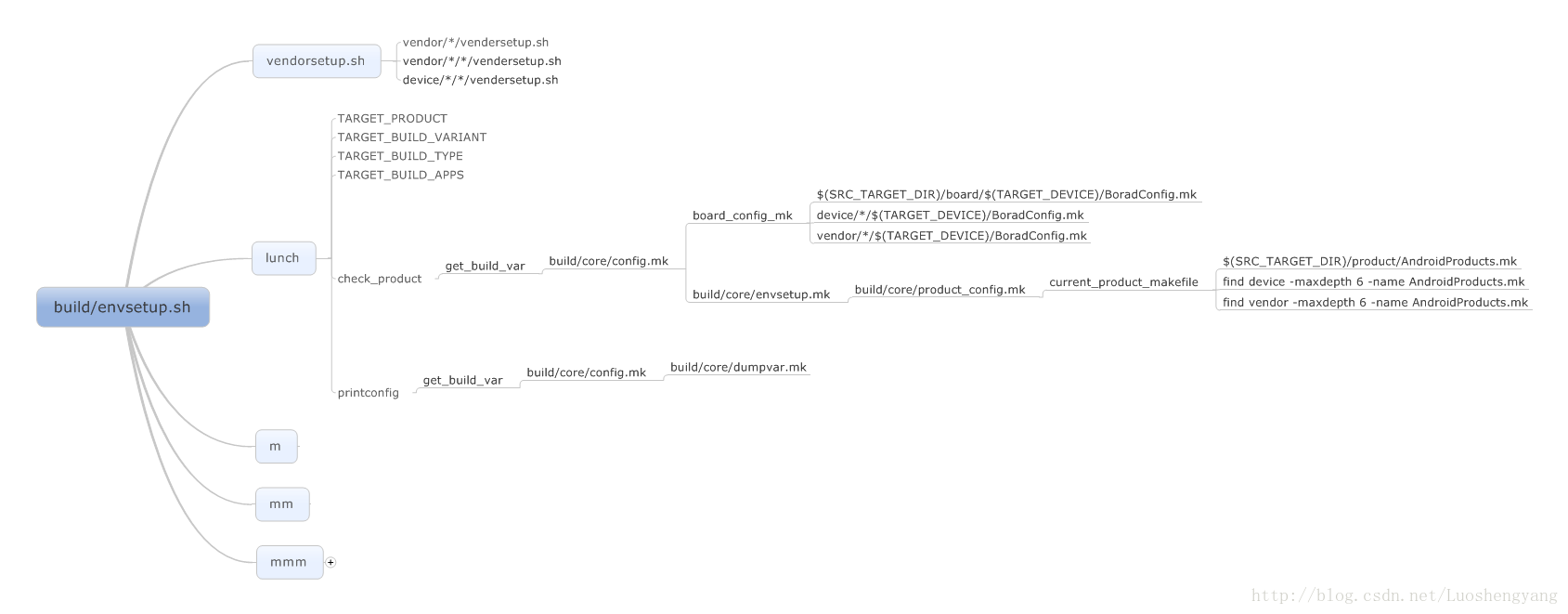

通过图1我们就可以直观地看到Android编译环境初始化完成后，我们所获得的东西：


图1 Android编译环境初始化完成之后

总体来说，Android编译环境初始化完成之后，获得了以下三样东西：

1
2
3
4
5
1. 将vendor和device目录下的vendorsetup.sh文件加载到了当前终端；

2. 新增了lunch、m、mm和mmm等命令；

3. 通过执行lunch命令设置好了TARGET_PRODUCT、TARGET_BUILD_VARIANT、TARGET_BUILD_TYPE和TARGET_BUILD_APPS等环境变量。

接下来我们就主要分析build/envsetup.sh文件的加载过程以及lunch命令的执行过程。

一. 文件build/envsetup.sh的加载过程

文件build/envsetup.sh是一个bash shell脚本，从它里面定义的函数hmm可以知道，它提供了lunch、m、mm和mmm等命令供我们初始化编译环境或者编译Android源码。

函数hmm的实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[plain] view plain copy
function hmm() {
cat <<EOF
Invoke ". build/envsetup.sh" from your shell to add the following functions to your environment:
- lunch:   lunch <product_name>-<build_variant>
- tapas:   tapas [<App1> <App2> ...] [arm|x86|mips] [eng|userdebug|user]
- croot:   Changes directory to the top of the tree.
- m:       Makes from the top of the tree.
- mm:      Builds all of the modules in the current directory.
- mmm:     Builds all of the modules in the supplied directories.
- cgrep:   Greps on all local C/C++ files.
- jgrep:   Greps on all local Java files.
- resgrep: Greps on all local res/*.xml files.
- godir:   Go to the directory containing a file.

Look at the source to view more functions. The complete list is:
EOF
    T=$(gettop)
    local A
    A=""
    for i in `cat $T/build/envsetup.sh | sed -n "/^function /s/function [a−z]∗.*/\1/p" | sort`; do
      A="$A $i"
    done
    echo $A
}

我们在当前终端中执行hmm命令即可以看到函数hmm的完整输出。
函数hmm主要完成三个工作：

1
2
3
4
5
6
7
1. 调用另外一个函数gettop获得Android源码的根目录T。

2. 通过cat命令显示一个Here Document，说明$T/build/envsetup.sh文件加载到当前终端后所提供的主要命令。

3. 通过sed命令解析$T/build/envsetup.sh文件，并且获得在里面定义的所有函数的名称，这些函数名称就是$T/build/envsetup.sh文件加载到当前终端后提供的所有命令。

       注意，sed命令是一个强大的文本分析工具，它以行为单位为执行文本替换、删除、新增和选取等操作。函数hmm通过执行以下的sed命令来获得在$T/build/envsetup.sh文件定义的函数的名称：

[plain] view plain copy
sed -n “/^function /s/function [a−z]∗.*/\1/p”
它表示对所有以“function ”开头的行，如果紧接在“function ”后面的字符串仅由字母a-z和下横线(_)组成，那么就将这个字符串提取出来。这正好就对应于shell脚本里面函数的定义。
文件build/envsetup.sh除了定义一堆函数之外，还有一个重要的代码段，如下所示：

1
2
3
4
5
6
7
8
[plain] view plain copy
# Execute the contents of any vendorsetup.sh files we can find.
for f in `/bin/ls vendor/*/vendorsetup.sh vendor/*/*/vendorsetup.sh device/*/*/vendorsetup.sh 2> /dev/null`
do
    echo "including $f"
    . $f
done
unset f

这个for循环遍历vendor目录下的一级子目录和二级子目录以及device目录下的二级子目录中的vendorsetup.sh文件，并且通过source命令(.)将它们加载当前终端来。vendor和device相应子目录下的vendorsetup.sh文件的实现很简单，它们主要就是添加相应的设备型号及其编译类型支持到Lunch菜单中去。

例如，device/samsung/maguro目录下的vendorsetup.sh文件的实现如下所示：

1
2
[plain] view plain copy
add_lunch_combo full_maguro-userdebug

它调用函数add_lunch_combo添加一个名称为“full_maguro-userdebug”的菜单项到Lunch菜单去。
函数add_lunch_combo定义在build/envsetup.sh文件中，它的实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
[plain] view plain copy
function add_lunch_combo()
{
    local new_combo=$1
    local c
    for c in ${LUNCH_MENU_CHOICES[@]} ; do
        if [ "$new_combo" = "$c" ] ; then
            return
        fi
    done
    LUNCH_MENU_CHOICES=(${LUNCH_MENU_CHOICES[@]} $new_combo)
}

传递给函数add_lunch_combo的参数保存在位置参数$1中，接着又保存在一个本地变量new_combo中，用来表示一个要即将要添加的Lunch菜单项。函数首先是在数组LUNCH_MENU_CHOICES中检查要添加的菜单项是否已经存在。只有在不存在的情况下，才会将它添加到数组LUNCH_MENU_CHOICES中去。注意，${LUNCH_MENU_CHOICES[@]}表示数组LUNCH_MENU_CHOICES的所有元素。
数组LUNCH_MENU_CHOICES是定义在文件build/envsetup.sh的一个全局变量，当文件build/envsetup.sh被加载的时候，这个数组会被初始化为化full-eng、full_x86-eng、vbox_x86-eng和full_mips-eng，如下所示：

1
2
3
4
5
6
[plain] view plain copy
# add the default one here
add_lunch_combo full-eng
add_lunch_combo full_x86-eng
add_lunch_combo vbox_x86-eng
add_lunch_combo full_mips-eng

这样当文件build/envsetup.sh加载完成之后，数组LUNCH_MENU_CHOICES就包含了当前源码支持的所有设备型号及其编译类型，于是当接下来我们执行lunch命令的时候，就可以通过数组LUNCH_MENU_CHOICES看到一个完整的Lunch藤蔓。

二. lunch命令的执行过程

lunch命令实际上是定义在文件build/envsetup.sh的一个函数，它的实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
[plain] view plain copy
function lunch()
{
    local answer

    if [ "$1" ] ; then
        answer=$1
    else
        print_lunch_menu
        echo -n "Which would you like? [full-eng] "
        read answer
    fi

    local selection=

    if [ -z "$answer" ]
    then
        selection=full-eng
    elif (echo -n $answer | grep -q -e "^[0-9][0-9]*$")
    then
        if [ $answer -le ${#LUNCH_MENU_CHOICES[@]} ]
        then
            selection=${LUNCH_MENU_CHOICES[$(($answer-1))]}
        fi
    elif (echo -n $answer | grep -q -e "^[^\-][^\-]*-[^\-][^\-]*$")
    then
        selection=$answer
    fi

    if [ -z "$selection" ]
    then
        echo
        echo "Invalid lunch combo: $answer"
        return 1
    fi

    export TARGET_BUILD_APPS=

    local product=$(echo -n $selection | sed -e "s/-.*$//")
    check_product $product
    if [ $? -ne 0 ]
    then
        echo
        echo "** Don't have a product spec for: '$product'"
        echo "** Do you have the right repo manifest?"
        product=
    fi

    local variant=$(echo -n $selection | sed -e "s/^[^\-]*-//")
    check_variant $variant
    if [ $? -ne 0 ]
    then
        echo
        echo "** Invalid variant: '$variant'"
        echo "** Must be one of ${VARIANT_CHOICES[@]}"
        variant=
    fi

    if [ -z "$product" -o -z "$variant" ]
    then
        echo
        return 1
    fi

    export TARGET_PRODUCT=$product
    export TARGET_BUILD_VARIANT=$variant
    export TARGET_BUILD_TYPE=release

    echo

    set_stuff_for_environment
    printconfig
}

函数lunch的执行逻辑如下所示：

1
2
3
4
5
6
7
8
9
10
11
1. 检查是否带有参数，即位置参数$1是否等于空。如果不等于空的话，就表明带有参数，并且该参数是用来指定要编译的设备型号及其编译类型的。如果等于空的话，那么就调用另外一个函数print_lunch_menu来显示Lunch菜单项，并且通过调用read函数来等待用户输入。无论通过何种方式，最终变量answer的值就保存了用户所指定的备型号及其编译类型。

        2. 对变量answer的值的合法性进行检查。如果等于空的话，就将它设置为默认值“full-eng”。如果不等于空的话，就分为三种情况考虑。第一种情况是值为数字，那么就需要确保该数字的大小不能超过Lunch菜单项的个数。在这种情况下，会将输入的数字索引到数组LUNCH_MENU_CHOICES中去，以便获得一个用来表示设备型号及其编译类型的文本。第二种情况是非数字文本，那么就需要确保该文本符合<product>-<variant>的形式，其中<product>表示设备型号，而<variant>表示编译类型 。第三种情况是除了前面两种情况之外的所有情况，这是非法的。经过合法性检查后，变量selection代表了用户所指定的备型号及其编译类型，如果它的值是非法的，即它的值等于空，那么函数lunch就不往下执行了。

        3. 接下来是解析变量selection的值，也就是通过sed命令将它的<product>和<variant>值提取出来，并且分别保存在变量product和variant中。提取出来的product和variant值有可能是不合法的，因此需要进一步通过调用函数check_product和check_variant来检查。一旦检查失败，也就是函数check_product和check_variant的返回值$?等于非0，那么函数lunch就不往下执行了。

        4. 通过以上合法性检查之后，就将变量product和variant的值保存在环境变量TARGET_PRODUCT和TARGET_BUILD_VARIANT中。此外，另外一个环境变量TARGET_BUILD_TYPE的值会被设置为"release"，表示此次编译是一个release版本的编译。另外，前面还有一个环境变量TARGET_BUILD_APPS，它的值被函数lunch设置为空，用来表示此次编译是对整个系统进行编译。如果环境变量TARGET_BUILD_APPS的值不等于空，那么就表示此次编译是只对某些APP模块进行编译，而这些APP模块就是由环境变量TARGET_BUILD_APPS来指定的。

        5. 调用函数set_stuff_for_environment来配置环境，例如设置Java SDK路径和交叉编译工具路径等。

        6. 调用函数printfconfig来显示已经配置好的编译环境参数。

在上述执行过程中，函数check_product、check_variant和printconfig是比较关键的，因此接下来我们就继续分析它们的实现。

函数check_product定义在文件build/envsetup.sh中，它的实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[plain] view plain copy
# check to see if the supplied product is one we can build
function check_product()
{
    T=$(gettop)
    if [ ! "$T" ]; then
        echo "Couldn't locate the top of the tree.  Try setting TOP." >&2
        return
    fi
    CALLED_FROM_SETUP=true BUILD_SYSTEM=build/core \
        TARGET_PRODUCT=$1 \
        TARGET_BUILD_VARIANT= \
        TARGET_BUILD_TYPE= \
        TARGET_BUILD_APPS= \
        get_build_var TARGET_DEVICE > /dev/null
    # hide successful answers, but allow the errors to show
}

函数gettop用来返回Android源代码工程的根目录。函数check_product需要在Android源代码工程根目录或者子目录下调用。否则的话，函数check_product就出错返回。
接下来函数check_product设置几个环境变量，其中最重要的是前面三个CALLED_FROM_SETUP、BUILD_SYSTEM和TARGET_PRODUCT。环境变量CALLED_FROM_SETUP的值等于true表示接下来执行的make命令是用来初始化Android编译环境的。环境变量BUILD_SYSTEM用来指定Android编译系统的核心目录，它的值被设置为build/core。环境变量TARGET_PRODUCT用来表示要检查的产品名称（也就是我们前面说的设备型号），它的值被设置为$1，即函数check_product的调用参数。

最后函数check_product调用函数get_build_var来检查由环境变量TARGET_PRODUCT指定的产品名称是否合法，注意，它的调用参数为TARGET_DEVICE。

函数get_build_var定义在文件build/envsetup.sh中，它的实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
[plain] view plain copy
# Get the exact value of a build variable.
function get_build_var()
{
    T=$(gettop)
    if [ ! "$T" ]; then
        echo "Couldn't locate the top of the tree.  Try setting TOP." >&2
        return
    fi
    CALLED_FROM_SETUP=true BUILD_SYSTEM=build/core \
      make --no-print-directory -C "$T" -f build/core/config.mk dumpvar-$1
}

这里就可以看到，函数get_build_var实际上就是通过make命令在Android源代码工程根目录中执行build/core/config.mk文件，并且将make目标设置为dumpvar-$1，也就是dumpvar-TARGET_DEVICE。
文件build/core/config.mk的内容比较多，这里我们只关注与产品名称合法性检查相关的逻辑，这些逻辑也基本上涵盖了Android编译系统初始化的逻辑，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
[plain] view plain copy
......

# ---------------------------------------------------------------
# Define most of the global variables.  These are the ones that
# are specific to the user's build configuration.
include $(BUILD_SYSTEM)/envsetup.mk

# Boards may be defined under $(SRC_TARGET_DIR)/board/$(TARGET_DEVICE)
# or under vendor/*/$(TARGET_DEVICE).  Search in both places, but
# make sure only one exists.
# Real boards should always be associated with an OEM vendor.
board_config_mk := \
    $(strip $(wildcard \
        $(SRC_TARGET_DIR)/board/$(TARGET_DEVICE)/BoardConfig.mk \
        device/*/$(TARGET_DEVICE)/BoardConfig.mk \
        vendor/*/$(TARGET_DEVICE)/BoardConfig.mk \
    ))
ifeq ($(board_config_mk),)
  $(error No config file found for TARGET_DEVICE $(TARGET_DEVICE))
endif
ifneq ($(words $(board_config_mk)),1)
  $(error Multiple board config files for TARGET_DEVICE $(TARGET_DEVICE): $(board_config_mk))
endif
include $(board_config_mk)

......
include $(BUILD_SYSTEM)/dumpvar.mk

上述代码主要就是将envsetup.mk、BoardConfig,mk和dumpvar.mk三个Makefile片段文件加载进来。其中，envsetup.mk文件位于$(BUILD_SYSTEM)目录中，也就是build/core目录中，BoardConfig.mk文件的位置主要就是由环境变量TARGET_DEVICE来确定，它是用来描述目标产品的硬件模块信息的，例如CPU体系结构。环境变量TARGET_DEVICE用来描述目标设备，它的值是在envsetup.mk文件加载的过程中确定的。一旦目标设备确定后，就可以在$(SRC_TARGET_DIR)/board/$(TARGET_DEVICE)、device//$(TARGET_DEVICE)和vendor//$(TARGET_DEVICE)目录中找到对应的BoradConfig.mk文件。注意，变量SRC_TARGET_DIR的值等于build/target。最后，dumpvar.mk文件也是位于build/core目录中，它用来打印已经配置好的编译环境信息。
接下来我们就通过进入到build/core/envsetup.mk文件来分析变量TARGET_DEVICE的值是如何确定的：

[plain] view plain copy

Read the product specs so we an get TARGET_DEVICE and other

variables that we need in order to locate the output files.

include $(BUILD_SYSTEM)/product_config.mk
它通过加载另外一个文件build/core/product_config.mk文件来确定变量TARGET_DEVICE以及其它与目标产品相关的变量的值。
文件build/core/product_config.mk的内容很多，这里我们只关注变量TARGET_DEVICE设置相关的逻辑，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
[plain] view plain copy
......

ifneq ($(strip $(TARGET_BUILD_APPS)),)
# An unbundled app build needs only the core product makefiles.
all_product_configs := $(call get-product-makefiles,\
    $(SRC_TARGET_DIR)/product/AndroidProducts.mk)
else
# Read in all of the product definitions specified by the AndroidProducts.mk
# files in the tree.
all_product_configs := $(get-all-product-makefiles)
endif

# all_product_configs consists items like:
# <product_name>:<path_to_the_product_makefile>
# or just <path_to_the_product_makefile> in case the product name is the
# same as the base filename of the product config makefile.
current_product_makefile :=
all_product_makefiles :=
$(foreach f, $(all_product_configs),\
    $(eval _cpm_words := $(subst :,$(space),$(f)))\
    $(eval _cpm_word1 := $(word 1,$(_cpm_words)))\
    $(eval _cpm_word2 := $(word 2,$(_cpm_words)))\
    $(if $(_cpm_word2),\
        $(eval all_product_makefiles += $(_cpm_word2))\
        $(if $(filter $(TARGET_PRODUCT),$(_cpm_word1)),\
            $(eval current_product_makefile += $(_cpm_word2)),),\
        $(eval all_product_makefiles += $(f))\
        $(if $(filter $(TARGET_PRODUCT),$(basename $(notdir $(f)))),\
            $(eval current_product_makefile += $(f)),)))
_cpm_words :=
_cpm_word1 :=
_cpm_word2 :=
current_product_makefile := $(strip $(current_product_makefile))
all_product_makefiles := $(strip $(all_product_makefiles))

ifneq (,$(filter product-graph dump-products, $(MAKECMDGOALS)))
# Import all product makefiles.
$(call import-products, $(all_product_makefiles))
else
# Import just the current product.
ifndef current_product_makefile
$(error Cannot locate config makefile for product "$(TARGET_PRODUCT)")
endif
ifneq (1,$(words $(current_product_makefile)))
$(error Product "$(TARGET_PRODUCT)" ambiguous: matches $(current_product_makefile))
endif
$(call import-products, $(current_product_makefile))
endif  # Import all or just the current product makefile

......

# Convert a short name like "sooner" into the path to the product
# file defining that product.
#
INTERNAL_PRODUCT := $(call resolve-short-product-name, $(TARGET_PRODUCT))
ifneq ($(current_product_makefile),$(INTERNAL_PRODUCT))
$(error PRODUCT_NAME inconsistent in $(current_product_makefile) and $(INTERNAL_PRODUCT))
endif
current_product_makefile :=
all_product_makefiles :=
all_product_configs :=

# Find the device that this product maps to.
TARGET_DEVICE := $(PRODUCTS.$(INTERNAL_PRODUCT).PRODUCT_DEVICE)

......

上述代码的执行逻辑如下所示：

1
2
3
4
5
6
7
8
9
1. 检查环境变量TARGET_BUILD_APPS的值是否等于空。如果不等于空，那么就说明此次编译不是针对整个系统，因此只要将核心的产品相关的Makefile文件加载进来就行了，否则的话，就要将所有与产品相关的Makefile文件加载进来的。核心产品Makefile文件在$(SRC_TARGET_DIR)/product/AndroidProducts.mk文件中指定，也就是在build/target/product/AndroidProducts.mk文件，通过调用函数get-product-makefiles可以获得。所有与产品相关的Makefile文件可以通过另外一个函数get-all-product-makefiles获得。无论如何，最终获得的产品Makefie文件列表保存在变量all_product_configs中。

       2. 遍历变量all_product_configs所描述的产品Makefile列表，并且在这些Makefile文件中，找到名称与环境变量TARGET_PRODUCT的值相同的文件，保存在另外一个变量current_product_makefile中，作为需要为当前指定的产品所加载的Makefile文件列表。在这个过程当中，上一步找到的所有的产品Makefile文件也会保存在变量all_product_makefiles中。注意，环境变量TARGET_PRODUCT的值是在我们执行lunch命令的时候设置并且传递进来的。

       3.  如果指定的make目标等于product-graph或者dump-products，那么就将所有的产品相关的Makefile文件加载进来，否则的话，只加载与目标产品相关的Makefile文件。从前面的分析可以知道，此时的make目标为dumpvar-TARGET_DEVICE，因此接下来只会加载与目标产品，即$(TARGET_PRODUCT)，相关的Makefile文件，这是通过调用另外一个函数import-products实现的。

       4. 调用函数resolve-short-product-name解析环境变量TARGET_PRODUCT的值，将它变成一个Makefile文件路径。并且保存在变量INTERNAL_PRODUCT中。这里要求变量INTERNAL_PRODUCT和current_product_makefile的值相等，否则的话，就说明用户指定了一个非法的产品名称。

       5. 找到一个名称为PRODUCTS.$(INTERNAL_PRODUCT).PRODUCT_DEVICE的变量，并且将它的值保存另外一个变量TARGET_DEVICE中。变量PRODUCTS.$(INTERNAL_PRODUCT).PRODUCT_DEVICE是在加载产品Makefile文件的过程中定义的，用来描述当前指定的产品的名称。

上述过程主要涉及到了get-all-product-makefiles、import-products和resolve-short-product-name三个关键函数，理解它们的执行过程对理解Android编译系统的初始化过程很有帮助，接下来我们分别分析它们的实现。

函数get-all-product-makefiles定义在文件build/core/product.mk中，如下所示：

1
2
3
4
5
6
7
8
9
[plain] view plain copy
#
# Returns the sorted concatenation of all PRODUCT_MAKEFILES
# variables set in all AndroidProducts.mk files.
# $(call ) isn't necessary.
#
define get-all-product-makefiles
$(call get-product-makefiles,$(_find-android-products-files))
endef

它首先是调用函数_find-android-products-files来找到Android源代码目录中定义的所有AndroidProducts.mk文件，然后再调用函数get-product-makefiles获得在这里AndroidProducts.mk文件里面定义的产品Makefile文件。
函数_find-android-products-files也是定义在文件build/core/product.mk中，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
[plain] view plain copy
#
# Returns the list of all AndroidProducts.mk files.
# $(call ) isn't necessary.
#
define _find-android-products-files
$(shell test -d device && find device -maxdepth 6 -name AndroidProducts.mk) \
  $(shell test -d vendor && find vendor -maxdepth 6 -name AndroidProducts.mk) \
  $(SRC_TARGET_DIR)/product/AndroidProducts.mk
endef
      从这里就可以看出，Android源代码目录中定义的所有AndroidProducts.mk文件位于device、vendor或者build/target/product目录或者相应的子目录（最深是6层）中。
      函数get-product-makefiles也是定义在文件build/core/product.mk中，如下所示：

[plain] view plain copy
#
# Returns the sorted concatenation of PRODUCT_MAKEFILES
# variables set in the given AndroidProducts.mk files.
# $(1): the list of AndroidProducts.mk files.
#
define get-product-makefiles
$(sort \
  $(foreach f,$(1), \
    $(eval PRODUCT_MAKEFILES :=) \
    $(eval LOCAL_DIR := $(patsubst %/,%,$(dir $(f)))) \
    $(eval include $(f)) \
    $(PRODUCT_MAKEFILES) \
   ) \
  $(eval PRODUCT_MAKEFILES :=) \
  $(eval LOCAL_DIR :=) \
 )
endef

这个函数实际上就是遍历参数$1所描述的AndroidProucts.mk文件列表，并且将定义在这些AndroidProucts.mk文件中的变量PRODUCT_MAKEFILES的值提取出来，形成一个列表返回给调用者。
例如，在build/target/product/AndroidProducts.mk文件中，变量PRODUCT_MAKEFILES的值如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[plain] view plain copy
# Unbundled apps will be built with the most generic product config.
ifneq ($(TARGET_BUILD_APPS),)
PRODUCT_MAKEFILES := \
    $(LOCAL_DIR)/full.mk \
    $(LOCAL_DIR)/full_x86.mk \
    $(LOCAL_DIR)/full_mips.mk
else
PRODUCT_MAKEFILES := \
    $(LOCAL_DIR)/core.mk \
    $(LOCAL_DIR)/generic.mk \
    $(LOCAL_DIR)/generic_x86.mk \
    $(LOCAL_DIR)/generic_mips.mk \
    $(LOCAL_DIR)/full.mk \
    $(LOCAL_DIR)/full_x86.mk \
    $(LOCAL_DIR)/full_mips.mk \
    $(LOCAL_DIR)/vbox_x86.mk \
    $(LOCAL_DIR)/sdk.mk \
    $(LOCAL_DIR)/sdk_x86.mk \
    $(LOCAL_DIR)/sdk_mips.mk \
    $(LOCAL_DIR)/large_emu_hw.mk
endif

里列出的每一个文件都对应于一个产品。
我们再来看函数import-products的实现，它定义在文件build/core/product.mk中，如下所示：

1
2
3
4
5
6
7
8
[plain] view plain copy
#
# $(1): product makefile list
#
#TODO: check to make sure that products have all the necessary vars defined
define import-products
$(call import-nodes,PRODUCTS,$(1),$(_product_var_list))
endef

它调用另外一个函数import-nodes来加载由参数$1所指定的产品Makefile文件，并且指定了另外两个参数PRODUCTS和$(_product_var_list)。其中，变量_product_var_list也是定义在文件build/core/product.mk中，它的值如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
[plain] view plain copy
_product_var_list := \
    PRODUCT_NAME \
    PRODUCT_MODEL \
    PRODUCT_LOCALES \
    PRODUCT_AAPT_CONFIG \
    PRODUCT_AAPT_PREF_CONFIG \
    PRODUCT_PACKAGES \
    PRODUCT_PACKAGES_DEBUG \
    PRODUCT_PACKAGES_ENG \
    PRODUCT_PACKAGES_TESTS \
    PRODUCT_DEVICE \
    PRODUCT_MANUFACTURER \
    PRODUCT_BRAND \
    PRODUCT_PROPERTY_OVERRIDES \
    PRODUCT_DEFAULT_PROPERTY_OVERRIDES \
    PRODUCT_CHARACTERISTICS \
    PRODUCT_COPY_FILES \
    PRODUCT_OTA_PUBLIC_KEYS \
    PRODUCT_EXTRA_RECOVERY_KEYS \
    PRODUCT_PACKAGE_OVERLAYS \
    DEVICE_PACKAGE_OVERLAYS \
    PRODUCT_TAGS \
    PRODUCT_SDK_ADDON_NAME \
    PRODUCT_SDK_ADDON_COPY_FILES \
    PRODUCT_SDK_ADDON_COPY_MODULES \
    PRODUCT_SDK_ADDON_DOC_MODULES \
    PRODUCT_DEFAULT_WIFI_CHANNELS \
    PRODUCT_DEFAULT_DEV_CERTIFICATE \
    PRODUCT_RESTRICT_VENDOR_FILES \
    PRODUCT_VENDOR_KERNEL_HEADERS \
    PRODUCT_FACTORY_RAMDISK_MODULES \
    PRODUCT_FACTORY_BUNDLE_MODULES

它描述的是在产品Makefile文件中定义在各种变量。
函数import-nodes定义在文件build/core/node_fns.mk中，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[plain] view plain copy
#
# $(1): output list variable name, like "PRODUCTS" or "DEVICES"
# $(2): list of makefiles representing nodes to import
# $(3): list of node variable names
#
define import-nodes
$(if \
  $(foreach _in,$(2), \
    $(eval _node_import_context := _nic.$(1).[[$(_in)]]) \
    $(if $(_include_stack),$(eval $(error ASSERTION FAILED: _include_stack \
                should be empty here: $(_include_stack))),) \
    $(eval _include_stack := ) \
    $(call _import-nodes-inner,$(_node_import_context),$(_in),$(3)) \
    $(call move-var-list,$(_node_import_context).$(_in),$(1).$(_in),$(3)) \
    $(eval _node_import_context :=) \
    $(eval $(1) := $($(1)) $(_in)) \
    $(if $(_include_stack),$(eval $(error ASSERTION FAILED: _include_stack \
                should be empty here: $(_include_stack))),) \
   ) \
,)
endef

这个函数主要是做了三件事情：

1
2
3
4
5
6
7
1. 调用函数_import-nodes-inner将参数$2描述的每一个产品Makefile文件加载进来。

       2. 调用函数move-var-list将定义在前面所加载的产品Makefile文件里面的由参数$3指定的变量的值分别拷贝到另外一组独立的变量中。

       3. 将参数$2描述的每一个产品Makefile文件路径以空格分隔保存在参数$1所描述的变量中，也就是保存在变量PRODUCTS中。

       上述第二件事情需要进一步解释一下。由于当前加载的每一个文件都会定义相同的变量，为了区分这些变量，我们需要在这些变量前面加一些前缀。例如，假设加载了build/target/product/full.mk这个产品Makefile文件，它里面定义了以下几个变量：
1
2
3
4
5
6
7
8
9
10
11
12
[plain] view plain copy
# Overrides
PRODUCT_NAME := full
PRODUCT_DEVICE := generic
PRODUCT_BRAND := Android
PRODUCT_MODEL := Full Android on Emulator
       当调用了函数move-var-list对它进行解析后，就会得到以下的新变量：
[plain] view plain copy
PRODUCTS.build/target/product/full.mk.PRODUCT_NAME := full
PRODUCTS.build/target/product/full.mk.PRODUCT_DEVICE := generic
PRODUCTS.build/target/product/full.mk.PRODUCT_BRAND := Android
PRODUCTS.build/target/product/full.mk.PRODUCT_MODEL := Full Android on Emulator

正是由于调用了函数move-var-list，我们在build/core/product_config.mk文件中可以通过PRODUCTS.$(INTERNAL_PRODUCT).PRODUCT_DEVICE来设置变量TARGET_DEVICE的值。
回到build/core/config.mk文件中，接下来我们再看BoardConfig.mk文件的加载过程。前面提到，当前要加载的BoardConfig.mk文件由变量TARGET_DEVICE来确定。例如，假设我们在运行lunch命令时，输入的文本为full-eng，那么build/target/product/full.mk就会被加载，并且我们得到TARGET_DEVICE的值就为generic，接下来加载的BoradConfig.mk文件就会在build/target/board/generic目录中找到。

BoardConfig.mk文件定义的信息可以参考build/target/board/generic/BoardConfig.mk文件的内容，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
[plain] view plain copy
# config.mk
#
# Product-specific compile-time definitions.
#

# The generic product target doesn't have any hardware-specific pieces.
TARGET_NO_BOOTLOADER := true
TARGET_NO_KERNEL := true
TARGET_ARCH := arm

# Note: we build the platform images for ARMv7-A _without_ NEON.
#
# Technically, the emulator supports ARMv7-A _and_ NEON instructions, but
# emulated NEON code paths typically ends up 2x slower than the normal C code
# it is supposed to replace (unlike on real devices where it is 2x to 3x
# faster).
#
# What this means is that the platform image will not use NEON code paths
# that are slower to emulate. On the other hand, it is possible to emulate
# application code generated with the NDK that uses NEON in the emulator.
#
TARGET_ARCH_VARIANT := armv7-a
TARGET_CPU_ABI := armeabi-v7a
TARGET_CPU_ABI2 := armeabi
ARCH_ARM_HAVE_TLS_REGISTER := true

HAVE_HTC_AUDIO_DRIVER := true
BOARD_USES_GENERIC_AUDIO := true

# no hardware camera
USE_CAMERA_STUB := true

# Enable dex-preoptimization to speed up the first boot sequence
# of an SDK AVD. Note that this operation only works on Linux for now
ifeq ($(HOST_OS),linux)
  ifeq ($(WITH_DEXPREOPT),)
    WITH_DEXPREOPT := true
  endif
endif

# Build OpenGLES emulation guest and host libraries
BUILD_EMULATOR_OPENGL := true

# Build and enable the OpenGL ES View renderer. When running on the emulator,
# the GLES renderer disables itself if host GL acceleration isn't available.
USE_OPENGL_RENDERER := true

它描述了产品的Boot Loader、Kernel、CPU体系结构、CPU ABI和Opengl加速等信息。
再回到build/core/config.mk文件中，它最后加载build/core/dumpvar.mk文件。加载build/core/dumpvar.mk文件是为了生成make目标，以便可以对这些目标进行操作。例如，在我们这个情景中，我们要执行的make目标是dumpvar-TARGET_DEVICE，因此在加载build/core/dumpvar.mk文件的过程中，就会生成dumpvar-TARGET_DEVICE目标。

文件build/core/dumpvar.mk的内容也比较多，这里我们只关注生成make目标相关的逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
[plain] view plain copy
......

# The "dumpvar" stuff lets you say something like
#
#     CALLED_FROM_SETUP=true \
#       make -f config/envsetup.make dumpvar-TARGET_OUT
# or
#     CALLED_FROM_SETUP=true \
#       make -f config/envsetup.make dumpvar-abs-HOST_OUT_EXECUTABLES
#
# The plain (non-abs) version just dumps the value of the named variable.
# The "abs" version will treat the variable as a path, and dumps an
# absolute path to it.
#
dumpvar_goals := \
    $(strip $(patsubst dumpvar-%,%,$(filter dumpvar-%,$(MAKECMDGOALS))))
ifdef dumpvar_goals

  ifneq ($(words $(dumpvar_goals)),1)
    $(error Only one "dumpvar-" goal allowed. Saw "$(MAKECMDGOALS)")
  endif

  # If the goal is of the form "dumpvar-abs-VARNAME", then
  # treat VARNAME as a path and return the absolute path to it.
  absolute_dumpvar := $(strip $(filter abs-%,$(dumpvar_goals)))
  ifdef absolute_dumpvar
    dumpvar_goals := $(patsubst abs-%,%,$(dumpvar_goals))
    ifneq ($(filter /%,$($(dumpvar_goals))),)
      DUMPVAR_VALUE := $($(dumpvar_goals))
    else
      DUMPVAR_VALUE := $(PWD)/$($(dumpvar_goals))
    endif
    dumpvar_target := dumpvar-abs-$(dumpvar_goals)
  else
    DUMPVAR_VALUE := $($(dumpvar_goals))
    dumpvar_target := dumpvar-$(dumpvar_goals)
  endif

.PHONY: $(dumpvar_target)
$(dumpvar_target):
    @echo $(DUMPVAR_VALUE)

endif # dumpvar_goals

......

我们在执行make命令时，指定的目示会经由MAKECMDGOALS变量传递到Makefile中，因此通过变量MAKECMDGOALS可以获得make目标。
上述代码的逻辑很简单，例如，在我们这个情景中，指定的make目标为dumpvar-TARGET_DEVICE，那么就会得到变量DUMPVAR_VALUE的值为$(TARGET_DEVICE)。TARGET_DEVICE的值在前面已经被设置为“generic”，因此变量DUMPVAR_VALUE的值就等于“generic”。此外，变量dumpvar_target的被设置为“dumpvar-TARGET_DEVICE”。最后我们就可以得到以下的make规则：

[plain] view plain copy
.PHONY dumpvar-TARGET_DEVICE
dumpvar-TARGET_DEVICE:
@echo generic
至此，在build/envsetup.sh文件中定义的函数check_product就分析完成了。看完了之后，小伙伴们可能会问，前面不是说这个函数是用来检查用户输入的产品名称是否合法的吗？但是这里没看出哪一段代码给出了true或者false的答案啊。实际上，在前面分析的build/core/config.mk和build/core/product_config.mk等文件的加载过程中，如果发现输入的产品名称是非法的，也就是找不到相应的产品Makefile文件，那么就会通过调用error函数来产生一个错误，这时候函数check_product的返回值$?就会等于非0值。
接下来我们还要继续分析在build/envsetup.sh文件中定义的函数check_variant的实现，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[plain] view plain copy
VARIANT_CHOICES=(user userdebug eng)

# check to see if the supplied variant is valid
function check_variant()
{
    for v in ${VARIANT_CHOICES[@]}
    do
        if [ "$v" = "$1" ]
        then
            return 0
        fi
    done
    return 1
}

这个函数的实现就简单多了。合法的编译类型定义在数组VARIANT_CHOICES中，并且它只有三个值user、userdebug和eng。其中，user表示发布版本，userdebug表示带调试信息的发布版本，而eng表标工程机版本。
最后，我们再来分析在build/envsetup.sh文件中定义的函数printconfig的实现，如下所示：

1
2
3
4
5
6
7
8
9
10
[plain] view plain copy
function printconfig()
{
    T=$(gettop)
    if [ ! "$T" ]; then
        echo "Couldn't locate the top of the tree.  Try setting TOP." >&2
        return
    fi
    get_build_var report_config
}

对比我们前面对函数check_product的分析，就会发现函数printconfig的实现与这很相似，都是通过调用get_build_var来获得相关的信息，但是这里传递给函数get_build_var的参数为report_config。
我们跳过前面build/core/config.mk和build/core/envsetup.mk等文件对目标产品Makefile文件的加载，直接跳到build/core/dumpvar.mk文件来查看与report_config这个make目标相关的逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
[plain] view plain copy
......

dumpvar_goals := \
    $(strip $(patsubst dumpvar-%,%,$(filter dumpvar-%,$(MAKECMDGOALS))))
.....

ifneq ($(dumpvar_goals),report_config)
PRINT_BUILD_CONFIG:=
endif

......

ifneq ($(PRINT_BUILD_CONFIG),)
HOST_OS_EXTRA:=$(shell python -c "import platform; print(platform.platform())")
$(info ============================================)
$(info   PLATFORM_VERSION_CODENAME=$(PLATFORM_VERSION_CODENAME))
$(info   PLATFORM_VERSION=$(PLATFORM_VERSION))
$(info   TARGET_PRODUCT=$(TARGET_PRODUCT))
$(info   TARGET_BUILD_VARIANT=$(TARGET_BUILD_VARIANT))
$(info   TARGET_BUILD_TYPE=$(TARGET_BUILD_TYPE))
$(info   TARGET_BUILD_APPS=$(TARGET_BUILD_APPS))
$(info   TARGET_ARCH=$(TARGET_ARCH))
$(info   TARGET_ARCH_VARIANT=$(TARGET_ARCH_VARIANT))
$(info   HOST_ARCH=$(HOST_ARCH))
$(info   HOST_OS=$(HOST_OS))
$(info   HOST_OS_EXTRA=$(HOST_OS_EXTRA))
$(info   HOST_BUILD_TYPE=$(HOST_BUILD_TYPE))
$(info   BUILD_ID=$(BUILD_ID))
$(info   OUT_DIR=$(OUT_DIR))
$(info ============================================)
endif

变量PRINT_BUILD_CONFIG定义在文件build/core/envsetup.mk中，默认值设置为true。当make目标为report-config的时候，变量PRINT_BUILD_CONFIG的值就会被设置为空。因此，接下来就会打印一系列用来描述编译环境配置的变量的值，也就是我们执行lunch命令后看到的输出。注意，这些环境配置相关的变量量都是在加载build/core/config.mk和build/core/envsetup.mk文件的过程中设置的，就类似于前面我们分析的TARGET_DEVICE变量的值的设置过程。
至此，我们就分析完成Android编译系统环境的初始化过程了。从分析的过程可以知道，Android编译系统环境是由build/core/config.mk、build/core/envsetup.mk、build/core/product_config.mk、AndroidProducts.mk和BoardConfig.mk等文件来完成的。这些mk文件涉及到非常多的细节，而我们这里只提供了一个大体的骨架和脉络，希望能够起到抛砖引玉的作用。

Author：QuincyJiang

原文链接：http://quincyjiang.github.io/2017/04/05/编译系统环境初始化过程/

发表日期：April 5th 2017, 3:10:25 pm

更新日期：May 6th 2018, 10:15:45 pm

版权声明：本文采用知识共享署名-非商业性使用 4.0 国际许可协议进行许可

CATALOG
  1. 1. 第一步是打开一个终端，并且将build/envsetup.sh加载到该终端中：
  2. 2. 第二步是执行命令lunch，如下所示：
  3. 3. 一. 文件build/envsetup.sh的加载过程
  4. 4. 二. lunch命令的执行过程
  • Read the product specs so we an get TARGET_DEVICE and other
  • variables that we need in order to locate the output files.
    • Total : 37
    2020
    2019
    2018
    2017
    2016
    句柄animation AnimatedVectorDrawable android Binder docker 容器 linux命令 java 垃圾回收 linux 句柄泄露 bugs 编译 mk mqtt 开源框架 rxjava2 python qt 后端技术 go hexo webrtc 现代艺术150年 备忘录 计算机基础 音视频 学习计划 抓包 plugins 机器学习 Tensorflow SEAndroid 设计模式 多线程 aosp
    CoolUI Android 容器技术 Linux java基础 bug记录 AOSP MQTT python 后端技术 备忘录 webrtc 计算机基础 学习计划 IDEA 机器学习
